DI-HV系列高壓二極管反向恢復時間測試儀

DI-HV二極管反向恢復時間測試儀

一、主要特點：

二：應用范圍
      A：快恢復高壓二極管B：其他硅離子二極管

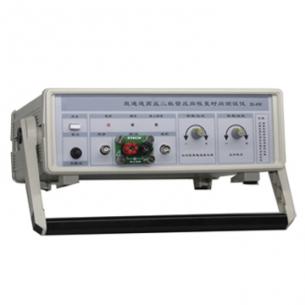

三：DI-HV外觀介紹

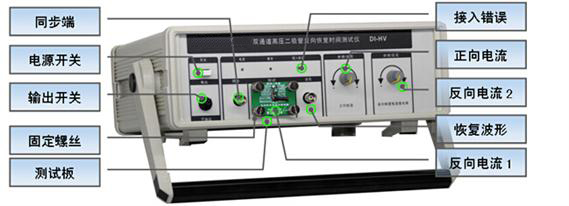

      DI-HV高壓二極管反向恢復時間測試儀面板介紹如圖1所示，包括電源開關、電源指示燈、觸發指示燈、接反指示燈、正向電流調節、反向電壓調節、示波器信號端、示波器同步信號端、測試板。

 輸出開關：輸出時，二極管有正向電流流過，操作過程注意電擊危險；不輸出時，斷開正向電流，操作安全。
     接入錯誤：當高壓二極管接反或者開路時，該指示燈亮起，提醒操作人員。

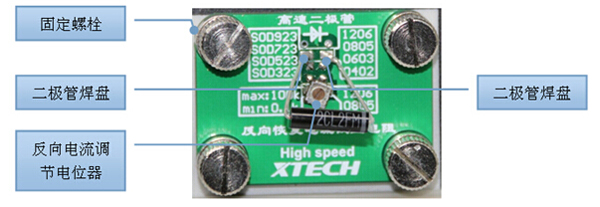

     測試板：如圖2所示。

測試板具有分布參數小，測試精度高的特點。使用時，將器件焊接到測試板上，然后再進行恢復時間測試。　　
    反向電流調節電位器：DI-HV的反向電流調節有兩個，一個為DI-HV面板上的反向電路調節，另外一個就是測試板上的電流調節電位器。當使用簡捷測試板時，DI-HV面板上的反向恢復電流電位器起作用；當使用測試板時，測試板上的反向恢復電流電位器起作用?！?/span>

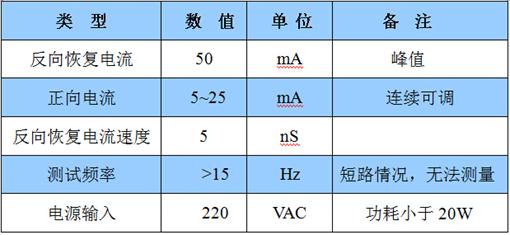

四：DI-HV測試儀參數　

五：操作步驟

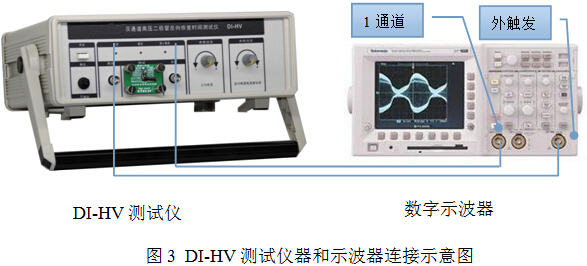

    圖3為DI-HV和示波器之間的連接示意圖，DI-HV的兩個通道分別和示波器的第一通道和外觸發通道連接，然后把二極管接入DI-HV。

5.1 舉例測試高壓二極管的反向恢復時間步驟
     第一步：將高壓二極管的測試板固定到DI-HV電源上，在沒有打開電源的情況下，將高壓二極管焊接到上測試板。
     第二步：DI-HV連接220vac電源線、示波器信號端（注意使用的示波器連接線為專用的高速連線，具有方向。和示波器連接。

和DI-HV信號端連接）。

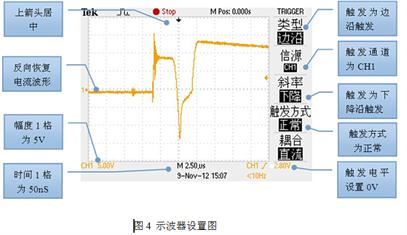

     第三步：設置數字示波器。（以泰克示波器為例）將DI-HV的示波器接入端和示波器1通道連接，且將1通道設置到×100檔；時間1格為50nS，幅度1格為10V，觸發通道為CH1，方式選擇正常，上箭頭居中，示波器的設置如下圖所示。

第四步：調節正向電流，順時針調節增大電流，調節到10mA；通過電位器螺絲刀，調節反向恢復電流20mA。二極管具有方向，方向如果接得不對，接入錯誤指示燈亮，此時更換二極管方向。
    第五步：示波器讀數。將抓取到的測試波形進行展開為25nS一格，得到如下圖所示的波形。正向電流波形為10V，對應電流為10mA，反向恢復電為20V，對應反向恢復電流為20mA。

第六步：分析反向恢復時間，根據國家標準：GB/T 4023-1997,TRR定義為：當二極管從正向轉換到反向時，電流通過零值的瞬間與反向電流經過峰值后，減小到某一規定的低值的瞬間的時間間隔。Trr上圖對應時間分別為：96nS?；謴?fù)電流的25%峰值電流作為規定低值。
六：簡捷連接測試板

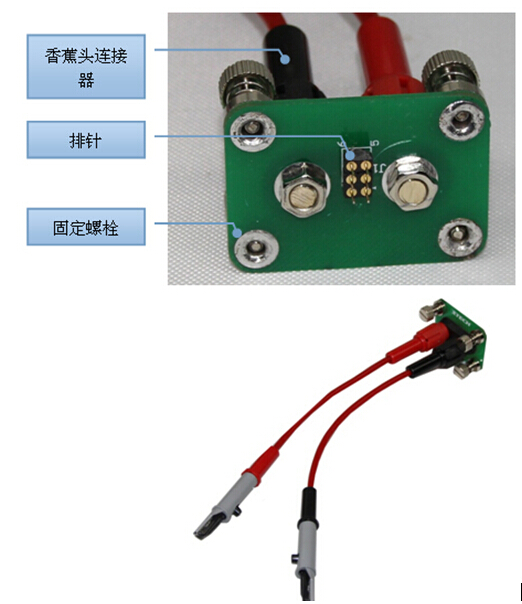

    DI-HV既能夠測量高壓二極管的反向恢復時間，又能夠快速對元器件的性能進行賽選，同一個儀器，通過使用兩塊不同的測試板進行。圖2所示的高壓二極管測試板可以測量反向恢復時間，下圖所示的測試板為簡捷測試板。

注意：簡捷測試板的安裝需要在斷電的情況下進行，首先將鍍金排針對準測試座安裝，然后固定四顆不銹鋼螺栓。
     簡捷測試板使用DI-HV面板上的正向電流和反向電流調節旋鈕，使用方便快捷。
