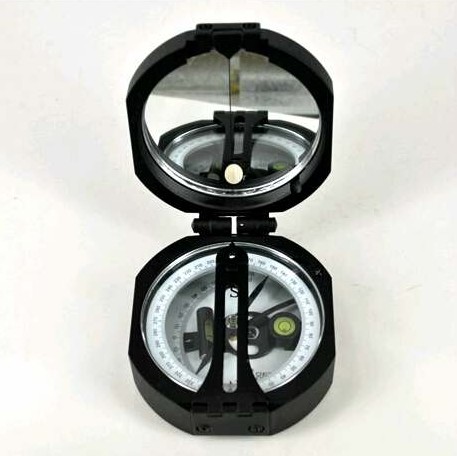

DQY-1型地質羅盤儀主要適用于地質勘測、煤礦及有色金屬礦井的開采、軍事院校等. 產品主要用途：
1測產狀：包括走向、傾向、傾角；
2地形草測：包括定方位(即交會定點)，測坡角，定水平；
3測垂直角.本儀器是利用一個磁性物體(即磁針)具有指明磁子午線的一定方向的特性，配合刻度環的讀數，可以確定目標相對于磁子午線的方向.根據兩個選定的測點(或已知的測點)，可以測出另一個未知目標的位置.
儀器由上蓋6與外殼13通過聯接合頁8構成儀器主體.上蓋內裝有反光鏡7，可使目標映入鏡中.外殼13的外部裝有長照準器1，配合小照準器5，可瞄準目標.外殼內裝有刻度盤2和磁針3，可以直接讀出目標的方位值，圓水準器10可以指示儀器的水平位置.長水準器4和指示盤11供測量坡角用，可以在方向盤12的傾角刻度上直接讀數.開關9為磁針制動機構，在外殼的外面?zhèn)溆写牌钦{(diào)整軸.該儀器具有結構緊湊、體積小、攜帶方便、精度可靠、性能穩定等特點. 技術參數： 1磁針阻尼時間(磁針偏轉90°至停留在原位置上的時間)為30-60秒.
2讀數誤差：
a磁針轉動前后所指示之度數誤差不大于0.5°；
b磁針在0-180°、90-270°處由于偏心所引起誤差不大于0.5°；
c測角器的讀數誤差不大于0.5°
3水準器靈敏度：
a長水準器為15′±3′/2mm
b圓水準器為30′±5′/2mm
4儀器外形尺寸(長×寬×高)為85×73×35毫米
5儀器重量不超過0.27kg.

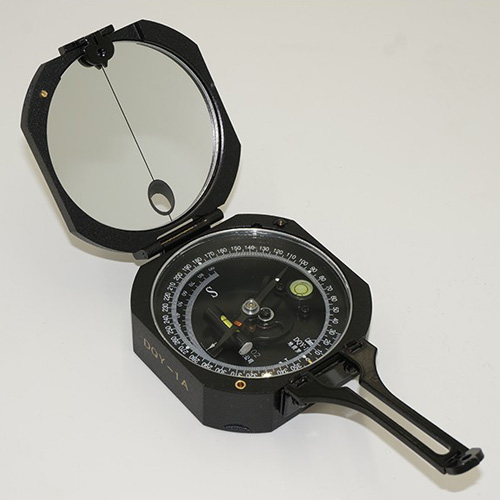

DQY-1A地質羅盤儀是利用一個磁性物體(即磁針)具有指明磁子午線的一定方向的特性，配合刻度環的讀數，可以確定目標相對于磁子午線的方向.根據兩個選定的測點(或已知的測點)，可以測出另一個未知目標的位置。 應用范圍： 1.測產狀：包括走向、傾向、傾角； 2.地形草測：包括定方位（即交匯定點），測坡角，定水平； 3.測垂直角。 技術參數 1.磁針阻尼時間(磁針偏轉90°至停留在原位置上的時間)為30-60秒。 2.讀數誤差： a.磁針轉動前后所指示之度數誤差不大于0.5°。 b.磁針在0-180°、90-270°處由于偏心所引起誤差不大于0.5°。 c.測角器的讀數誤差不大于0.5°。 3.水準器靈敏度： a.長水準器：15′±3′/2mm b.圓水準器：30′±5′/2mm 4.儀器外形尺寸(長×寬×高)：85×73×35mm 5.儀器重量：≤0.27kg。
DQY-1J地質羅盤儀
|
