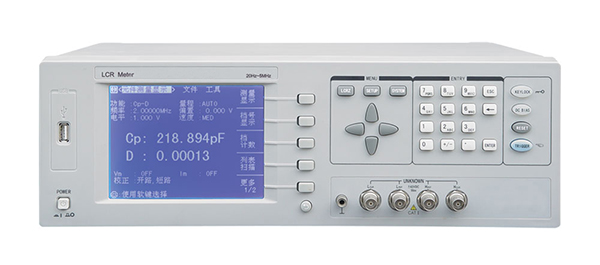

TH2826型LCR數字電橋 TH2826 系列元件測試儀是符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數 的測量要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感 器的測量。 TH2826系列產品超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。 TH2826系列產品以其性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。 性能特點 ■ 符合LXI標準的LCR表 ■ 測試頻率20Hz～5MHz，10mHz步進 ■ 測試電平10mV～5V, 1mV步進 ■ 基本準確度0.1% ■ 高達200次/s的測量速度 ■ 320×240點陣大型圖形LCD顯示 ■ 五位讀數分辨率 ■ 可測量22種阻抗參數組合 ■ 四種信號源輸出阻抗 ■ 10點列表掃描測試功能 ■ 內部自帶直流偏置源 ■ 外置偏流源至40A(配置兩臺TH1776)(選件) ■ 電壓或電流的自動電平調整(ALC)功能 ■ V、I測試信號電平監視功能 ■ 圖形掃描分析功能 ■ 20組內部儀器設定可供儲存/讀取 ■ 內建比較器,10檔分選及計數功能 ■ 多種通訊接口方便用戶聯機使用 ■ 2m/4m測試電纜擴展(選件) ■ 中英文可選操作界面 ■ 可通過USB HOST 自動升級儀器工作程序 技術參數 測試參數 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | 測試頻率 | 20 Hz～5MHz,10mHz步進 | 測試信號電平 | f≤1MHz | 10mV～5V,±（10%+10mV） | f>1MHz | 10mV～1V,±（20%+10mV) | 輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | 基本準確度 | 0.1% | 顯示范圍 | L | 0.0001 uH ～ 9.9999kH | C | 0.0001 pF ～ 9.9999F | R,X,Z,DCR | 0.0001 Ω ～ 99.999 MΩ | Y, B, G | 0.0001 nS ～ 99.999 S | D | 0.0001 ～ 9.9999 | Q | 0.0001 ～ 99999 | θ | -179.99°～ 179.99° | 測量速度 | 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s | 校準功能 | 開路 / 短路點頻、掃頻清零，負載校準 | 等效方式 | 串聯方式, 并聯方式 | 量程方式 | 自動, 保持 | 顯示方式 | 直讀, Δ, Δ% | 觸發方式 | 內部, 手動, 外部, 總線 | 內部直流偏置源 | 電壓模式 | -5V ～ +5V, ±(10%+10mV), 1mV步進 | 電流模式（內阻為50Ω） | -100mA ～ +100mA, ±(10%+0.2mA),20uA步進 | 比較器功能 | 10檔分選及計數功能 | 顯示器 | 320×240點陣圖形LCD顯示 | 存儲器 | 可保存20組儀器設定值 | 接口 | USB DEVICE( USBTMC and USBCDC support) | USB HOST(FAT16 and FAT32 support) | LAN(LXI class C support) | RS232C | HANDLER | GPIB（選件） |

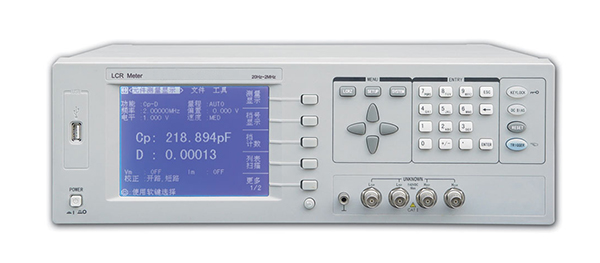

 TH2826A型LCR數字電橋 TH2826系 列元件測試儀是符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數的 測量要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感器 的測量。 TH2826系列產品超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。 TH2826系列產品以其性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。 性能特點 ■ 符合LXI標準的LCR表 ■ 測試頻率20Hz～5MHz，10mHz步進 ■ 測試電平10mV～5V, 1mV步進 ■ 基本準確度0.1% ■ 高達200次/s的測量速度 ■ 320×240點陣大型圖形LCD顯示 ■ 五位讀數分辨率 ■ 可測量22種阻抗參數組合 ■ 四種信號源輸出阻抗 ■ 10點列表掃描測試功能 ■ 內部自帶直流偏置源 ■ 外置偏流源至40A(配置兩臺TH1776)(選件) ■ 電壓或電流的自動電平調整(ALC)功能 ■ V、I測試信號電平監視功能 ■ 圖形掃描分析功能 ■ 20組內部儀器設定可供儲存/讀取 ■ 內建比較器,10檔分選及計數功能 ■ 多種通訊接口方便用戶聯機使用 ■ 2m/4m測試電纜擴展(選件) ■ 中英文可選操作界面 ■ 可通過USB HOST 自動升級儀器工作程序 技術參數 測試參數 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | 測試頻率 | CM2826A | 20 Hz～2MHz,10mHz步進 | 測試信號電平 | f≤1MHz | 10mV～5V,±（10%+10mV） | f>1MHz | 10mV～1V,±（20%+10mV) | 輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | 基本準確度 | 0.1% | 顯示范圍 | L | 0.0001 uH ～ 9.9999kH | C | 0.0001 pF ～ 9.9999F | R,X,Z,DCR | 0.0001 Ω ～ 99.999 MΩ | Y, B, G | 0.0001 nS ～ 99.999 S | D | 0.0001 ～ 9.9999 | Q | 0.0001 ～ 99999 | θ | -179.99°～ 179.99° | 測量速度 | 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s | 校準功能 | 開路 / 短路點頻、掃頻清零，負載校準 | 等效方式 | 串聯方式, 并聯方式 | 量程方式 | 自動, 保持 | 顯示方式 | 直讀, Δ, Δ% | 觸發方式 | 內部, 手動, 外部, 總線 | 內部直流偏置源 | 電壓模式 | -5V ～ +5V, ±(10%+10mV), 1mV步進 | 電流模式（內阻為50Ω） | -100mA ～ +100mA, ±(10%+0.2mA),20uA步進 | 比較器功能 | 10檔分選及計數功能 | 顯示器 | 320×240點陣圖形LCD顯示 | 存儲器 | 可保存20組儀器設定值 | 接口 | USB DEVICE( USBTMC and USBCDC support) | USB HOST(FAT16 and FAT32 support) | LAN(LXI class C support) | RS232C | HANDLER | GPIB（選件） |
|
