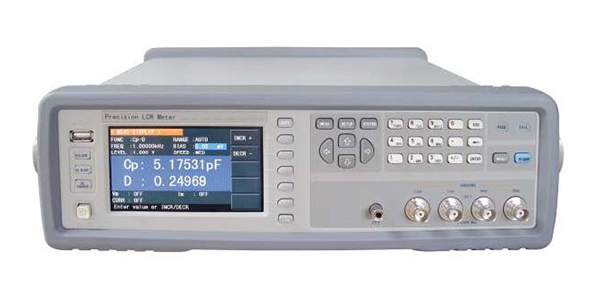

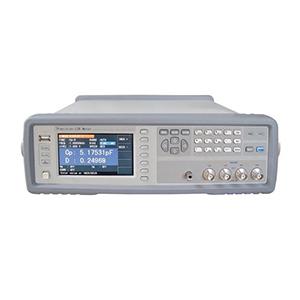

TH2827A型LCR數字電橋 TH2827 系列是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率高1MHz及 10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動 分選測試，數據傳輸和保存的各種要求。 性能特點： ■ 4.3寸TFT液晶顯示 ■ 中英文可選操作界面 ■ 高1MHz的測試頻率，10mHz分辨率 ■ 變壓器參數測試功能 ■ 高測試速度:13ms/次 ■ 電壓或電流的自動電平調整（ALC）功能 ■ V、I 測試信號電平監視功能 ■ 內部自帶直流偏置源 ■ 可外接大電流直流偏置源 ■ 201點列表掃描測試功能 ■ 30Ω、50Ω、100Ω可選內阻 ■ 內建比較器，10檔分選和計數功能 ■ 內部文件存儲和外部U盤文件保存 ■ 測量數據可直接保存到U盤 ■ RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口 技術參數 顯示器 | 480×RGB×272 4.3寸TFT LCD顯示器 | 測試信號頻率 | TH2827A | 20Hz—300kHz | 小分辨率 | 10mHz，4位頻率輸入 | 準確度 | 0.01% | AC 電平 | 測試信號電壓范圍 | 5mV—2Vrms | 電壓小分辨率 | 100μV，3位輸入 | 準確度 | ALC ON | 10% x設定電壓 + 2mV | ALC OFF | 6% x設定電壓 + 2mV | 測試信號電流范圍 | 100μA—20mA | 電流小分辨率 | 1μA，3位輸入 | 準確度 | ALC ON | 10% x設定電流 + 20μA | ALC OFF | 6% x設定電壓 + 20μA | DC偏置電壓源 | 電壓 / 電流范圍 | 0V— ±5V / 0mA—±50mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | ISO ON | 用于電感、變壓器加偏置測試 | AC源內阻 | ISO ON | 100Ω | ISO OFF | 30Ω、50Ω、100Ω可選 | DCR源內阻 | 30Ω、50Ω、100Ω可選 | LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | 測試頁面參數顯示 | 一組主、副參數；201點列表掃描 | 變壓器測試參數 | DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容) | 基本測量準確度 | LCR測試參數 | 0.05% | N | 0.1% | 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | 測量時間(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 |
 LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |Y|,G,B | 0.00001μs — 99.9999s | C | 0.00001pF — 9.99999F | L | 0.00001μH — 99.9999kH | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部, 總線 | 平均次數 | 1－256 | 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | 數學運算 | 直讀, ΔABS, Δ% | 延時時間設定 | 0 -- 999, 小分辨率100us | 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | 檔計數功能 | PASS、FAIL前面板LED顯示 | 列表掃描 | ·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選 | 內部非易失性存儲器 | 40組LCRZ儀器設定文件 | 外部USB存儲器 | GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲 | 接口 | I/O接口 | HANDLER，從儀器后面板輸出 | 串行通訊接口 | USB、RS232C | 并行通訊接口 | GPIB接口（選件） | 網絡接口 | LAN | 存儲器接口 | USB HOST（前面板） | 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流大可達120A。 選件。DCI與GPIB 只能2者選1 | 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | 電源要求 | 電壓 | 99V－121V， 198V－242V AC | 頻率 | 47Hz－63Hz | 功耗 | 大80VA | 體積(W×H×D) | 280 mm × 88 mm × 370 mm (無護套) 369 mm × 108 mm × 408 mm (帶護套) | 重量 | 約5kg | | | | |

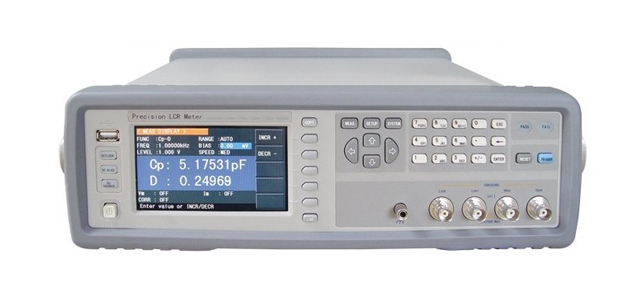

 TH2827B型LCR數字電橋 TH2827 系列是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率高1MHz及 10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動 分選測試，數據傳輸和保存的各種要求。 性能特點： ■ 4.3寸TFT液晶顯示 ■ 中英文可選操作界面 ■ 高1MHz的測試頻率，10mHz分辨率 ■ 變壓器參數測試功能 ■ 高測試速度:13ms/次 ■ 電壓或電流的自動電平調整（ALC）功能 ■ V、I 測試信號電平監視功能 ■ 內部自帶直流偏置源 ■ 可外接大電流直流偏置源 ■ 201點列表掃描測試功能 ■ 30Ω、50Ω、100Ω可選內阻 ■ 內建比較器，10檔分選和計數功能 ■ 內部文件存儲和外部U盤文件保存 ■ 測量數據可直接保存到U盤 ■ RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口 技術參數 顯示器 | 480×RGB×272 4.3寸TFT LCD顯示器 | 測試信號頻率 | TH2827B | 20Hz—500kHz | 小分辨率 | 10mHz，4位頻率輸入 | 準確度 | 0.01% | AC 電平 | 測試信號電壓范圍 | 5mV—2Vrms | 電壓小分辨率 | 100μV，3位輸入 | 準確度 | ALC ON | 10% x設定電壓 + 2mV | ALC OFF | 6% x設定電壓 + 2mV | 測試信號電流范圍 | 100μA—20mA | 電流小分辨率 | 1μA，3位輸入 | 準確度 | ALC ON | 10% x設定電流 + 20μA | ALC OFF | 6% x設定電壓 + 20μA | DC偏置電壓源 | 電壓 / 電流范圍 | 0V— ±5V / 0mA—±50mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | ISO ON | 用于電感、變壓器加偏置測試 | AC源內阻 | ISO ON | 100Ω | ISO OFF | 30Ω、50Ω、100Ω可選 | DCR源內阻 | 30Ω、50Ω、100Ω可選 | LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | 測試頁面參數顯示 | 一組主、副參數；201點列表掃描 | 變壓器測試參數 | DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容) | | 基本測量準確度 | LCR測試參數 | 0.05% | N | 0.1% | 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | 測量時間(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |Y|,G,B | 0.00001μs — 99.9999s | C | 0.00001pF — 9.99999F | L | 0.00001μH — 99.9999kH | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部, 總線 | 平均次數 | 1－256 | 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | 數學運算 | 直讀, ΔABS, Δ% | 延時時間設定 | 0 -- 999, 小分辨率100us | 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | 檔計數功能 | PASS、FAIL前面板LED顯示 | 列表掃描 | ·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選 | 內部非易失性存儲器 | 40組LCRZ儀器設定文件 | 外部USB存儲器 | GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲 | 接口 | I/O接口 | HANDLER，從儀器后面板輸出 | 串行通訊接口 | USB、RS232C | 并行通訊接口 | GPIB接口（選件） | 網絡接口 | LAN | 存儲器接口 | USB HOST（前面板） | 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流大可達120A。 | 選件。DCI與GPIB 只能2者選1 | 通用技術參數 | | 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | 電源要求 | 電壓 | 99V－121V， 198V－242V AC | 頻率 | 47Hz－63Hz | 功耗 | 大80VA | 體積(W×H×D) | 280 mm × 88 mm × 370 mm (無護套) 369 mm × 108 mm × 408 mm (帶護套) | 重量 | 約5kg |
|
