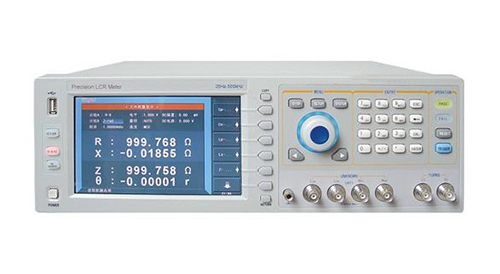

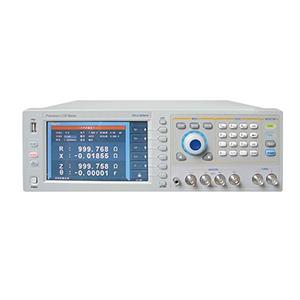

CM2829A自動元件分析儀 憑借阻抗測試技術和豐富的研發經驗，不斷推出具有標桿意義的阻抗測試產品---CM2829系列自動元件分析儀應用高速處理器和軟件系統，使其擁有更高的測試速度、分析功能和友好的人機交互體驗。精心設計的測量電路和優化的 算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力， 使儀器能滿足用戶多的應用需求。得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本 系列測試頻率為：20Hz-300kHz、20Hz-500kHz 、20Hz1MHz。具有0.05%的測試準確度、9ms/次的高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，將帶給客戶高性價比體驗。CM2829系列元件分析儀可適用于各種工業和軍用標準的測試要求。 性能特點 ■ 800×RGB×480 7寸TFT LCD顯示器 ■ 基本準確度：0.05％ ■ 測試信號頻率高達1MHz，分辨率1mHz，5位數頻率輸入設置 ■ 高達9ms/次的測量速度 ■ 可同時顯示四種測量參數 ■ 連續曲線掃描/圖形分析功能 ■ 40組LCRZ設定文件 ■ GIF圖像、CSV數據文件USB存儲器直接存儲 ■ HANDLER、USB、LAN 、RS232C、GPIB（選件）、DCI接口 ■ 強大的信號源選擇 10V/100mA可編程AC測試電平 ■ 10V/100mA可編程DC偏置電源 10V/50mA獨立DC電壓源 ■ 1A內部直流偏置電流源（選配） 120A外部偏流源（選配）
■ 多201點列表掃描 技術參數 顯示器 | 800×RGB×480 7寸TFT LCD顯示器 | 測試信號頻率 | 20Hz—300kHz | 小分辨率 | 1mHz，5位頻率輸入 | 準確度 | 0.01% | AC 電平 | 測試信號電壓范圍 | 5mV—10Vrms | 電壓小分辨率 | 100μV，3位輸入 | 準確度 | ALC ON | 10% x設定電壓 + 2mV | ALC OFF | 6% x設定電壓 + 2mV | 測試信號電流范圍 | 50μA—100mA | 電流小分辨率 | 1μA，3位輸入 | 準確度 | ALC ON | 10% x設定電流 + 20μA | ALC OFF | 6% x設定電壓 + 20μA | DC 偏置電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±100mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | | ISO ON | 用于電感、變壓器加偏置測試 | AC源內阻 | ISO ON | 100Ω | ISO OFF | 30Ω、50Ω、100Ω可選 | DCR源內阻 | 30Ω、50Ω、100Ω可選 |
DC 電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±50mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | 輸出電阻 | 100Ω | LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | 測試頁面參數顯示 | 兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析 | 基本測量準確度 | LCR測試參數 | 0.05% | 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | 測量時間(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |Y|,G,B | 0.00001μs — 99.9999s | C | 0.00001pF — 9.99999F | L | 0.00001μH — 99.9999kH | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部, 總線 | 平均次數 | 1－256 | 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | 數學運算 | 直讀, ΔABS, Δ% | 延時時間設定 | 0 -- 999, 小分辨率100us | 10檔分選，BIN1～BIN9、NG、AUX | 比較器功能 | 檔計數功能 | PASS、FAIL前面板LED顯示 | 列表掃描 | ·201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 | 圖形分析 | ·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。·設定掃描起始點、終止點，每次掃描點數。·顯示大值、小值，讀取選擇的 任意掃描點值。·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 | 內部非易失性存儲器 | 40組LCRZ儀器設定文件記憶 | 外部USB存儲器 | GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 | 接口 | 1A偏流源 | 可內部安裝1A直流偏置電流源（選件） | I/O接口 | HANDLER，從儀器后面板輸出 | 串行通訊接口 | USB、RS232C | 并行通訊接口 | GPIB接口（選件） | 網絡接口 | LAN | 存儲器接口 | USB HOST（前面板） | 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流大可達120A。 | | 標準配置 | 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | 電源要求 | 電壓 | 99V－121V， 198V－242V AC | 頻率 | 47Hz－63Hz | 功耗 | 大80VA | 體積(W×H×D) | 400mm × 132mm × 385mm | 重量 | 約13 kg | | | | |

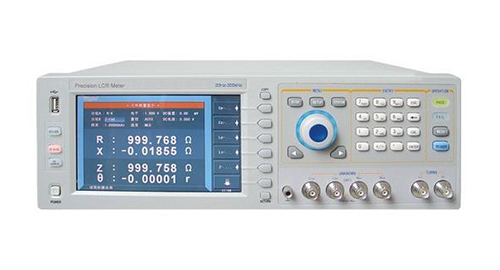

 CM2829B自動元件分析儀 憑借阻抗測試技術和豐富的研發經驗，不斷推出具有標桿意義的阻抗測試產品---CM2829系列自動元件分析儀應用高速處理器和軟件系統，使其擁有更高的測試速度、分析功能和友好的人機交互體驗。精心設計的測量電路和優化的 算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力， 使儀器能滿足用戶的應用需求。得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本 系列測試頻率為：20Hz-300kHz、20Hz-500kHz 、20Hz1MHz。具有0.05%的測試準確度、9ms/次的高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，將帶給客戶高性價比體驗。CM2829系列元件分析儀可適用于各種工業和軍用標準的測試要求。 性能特點 ■ 800×RGB×480 7寸TFT LCD顯示器 ■ 基本準確度：0.05％ ■ 測試信號頻率高達1MHz，分辨率1mHz，5位數頻率輸入設置 ■ 高達9ms/次的測量速度 ■ 可同時顯示四種測量參數 ■ 連續曲線掃描/圖形分析功能 ■ 40組LCRZ設定文件 ■ GIF圖像、CSV數據文件USB存儲器直接存儲 ■ HANDLER、USB、LAN 、RS232C、GPIB（選件）、DCI接口 ■ 強大的信號源選擇 10V/100mA可編程AC測試電平 ■ 10V/100mA可編程DC偏置電源 10V/50mA獨立DC電壓源 ■ 1A內部直流偏置電流源（選配） 120A外部偏流源（選配）
■ 201點列表掃描 技術參數 顯示器 | 800×RGB×480 7寸TFT LCD顯示器 | 測試信號頻率 | CM2829A | 20Hz—300kHz | CM2829B | 20Hz—500kHz | CM2829C | 20Hz—1MHz | 小分辨率 | 1mHz，5位頻率輸入 | 準確度 | 0.01% | AC 電平 | 測試信號電壓范圍 | 5mV—10Vrms | 電壓小分辨率 | 100μV，3位輸入 | 準確度 | ALC ON | 10% x設定電壓 + 2mV | ALC OFF | 6% x設定電壓 + 2mV | 測試信號電流范圍 | 50μA—100mA | 電流小分辨率 | 1μA，3位輸入 | 準確度 | ALC ON | 10% x設定電流 + 20μA | ALC OFF | 6% x設定電壓 + 20μA | DC 偏置電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±100mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | ISO ON | 用于電感、變壓器加偏置測試 | AC源內阻 | ISO ON | 100Ω | ISO OFF | 30Ω、50Ω、100Ω可選 | DCR源內阻 | 30Ω、50Ω、100Ω可選 | DC 電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±50mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | 輸出電阻 | 100Ω | LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | 測試頁面參數顯示 | 兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析 | 基本測量準確度 | LCR測試參數 | 0.05% | 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | 測量時間(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |Y|,G,B | 0.00001μs — 99.9999s | C | 0.00001pF — 9.99999F | L | 0.00001μH — 99.9999kH | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部, 總線 | 平均次數 | 1－256 | 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | 數學運算 | 直讀, ΔABS, Δ% | 延時時間設定 | 0 -- 999, 小分辨率100us | 10檔分選，BIN1～BIN9、NG、AUX | 比較器功能 | 檔計數功能 | PASS、FAIL前面板LED顯示 | 列表掃描 | ·10點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 | 圖形分析 | ·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。·設定掃描起始點、終止點，每次掃描點數。·顯示大值、小值，讀取選擇的 任意掃描點值。·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 | 內部非易失性存儲器 | 40組LCRZ儀器設定文件記憶 | 外部USB存儲器 | GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 | 接口 | 1A偏流源 | 可內部安裝1A直流偏置電流源（選件） | I/O接口 | HANDLER，從儀器后面板輸出 | 串行通訊接口 | USB、RS232C | 并行通訊接口 | GPIB接口（選件） | 網絡接口 | LAN | 存儲器接口 | USB HOST（前面板） | 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流大可達120A。 | 標準配置 | 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | 電源要求 | 電壓 | 99V－121V， 198V－242V AC | 頻率 | 47Hz－63Hz | 功耗 | 大80VA | 體積(W×H×D) | 400mm × 132mm × 385mm | 重量 | 約13 kg | | | | | |

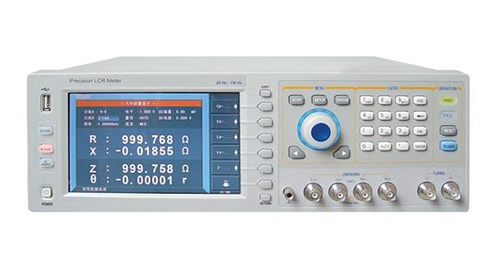

 TH2829C自動元件分析儀 憑借阻抗測試技術和豐富的研發經驗，不斷推出具有標桿意義的阻抗測試產品---TH2829TH2829系 列自動元件分析儀應用高速處理器和軟件系統，使其擁有更高的測試速度、分析功能和友好的人機交互體驗。精心設計的測量電路和優化的算 法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力， 使儀器能滿足用戶的應用需求。得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本 系列測試頻率為：20Hz-300kHz、20Hz-500kHz 、20Hz1MHz。具有0.05%的測試準確度、9ms/次的高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶高的性價比體驗。TH2829系列元件分析儀可適用于各種工業和軍用標準的測試要求。 性能特點 ■ 800×RGB×480 7寸TFT LCD顯示器 ■ 基本準確度：0.05％ ■ 測試信號頻率高達1MHz，分辨率1mHz，5位數頻率輸入設置 ■ 高達9ms/次的測量速度 ■ 可同時顯示四種測量參數 ■ 連續曲線掃描/圖形分析功能 ■ 40組LCRZ設定文件 ■ GIF圖像、CSV數據文件USB存儲器直接存儲 ■ HANDLER、USB、LAN 、RS232C、GPIB（選件）、DCI接口 ■ 強大的信號源選擇 10V/100mA可編程AC測試電平 ■ 10V/100mA可編程DC偏置電源 10V/50mA獨立DC電壓源 ■ 1A內部直流偏置電流源（選配） 120A外部偏流源（選配）
■ 201點列表掃描 技術參數 顯示器 | 800×RGB×480 7寸TFT LCD顯示器 | 測試信號頻率 | TH2829A | 20Hz—300kHz | TH2829B | 20Hz—500kHz | TH2829C | 20Hz—1MHz | 小分辨率 | 1mHz，5位頻率輸入 | 準確度 | 0.01% | AC 電平 | 測試信號電壓范圍 | 5mV—10Vrms | 電壓小分辨率 | 100μV，3位輸入 | 準確度 | ALC ON | 10% x設定電壓 + 2mV | ALC OFF | 6% x設定電壓 + 2mV | 測試信號電流范圍 | 50μA—100mA | 電流小分辨率 | 1μA，3位輸入 | 準確度 | ALC ON | 10% x設定電流 + 20μA | ALC OFF | 6% x設定電壓 + 20μA | DC 偏置電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±100mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | ISO ON | 用于電感、變壓器加偏置測試 | AC源內阻 | ISO ON | 100Ω | ISO OFF | 30Ω、50Ω、100Ω可選 | DCR源內阻 | 30Ω、50Ω、100Ω可選 | DC 電壓源 | 電壓 / 電流范圍 | 0V— ±10V / 0mA—±50mA | 分辨率 | 0.5mV / 5μA | 電壓準確度 | 1% x設定電壓 + 5mV | 輸出電阻 | 100Ω | LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | 測試頁面參數顯示 | 兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析 | 基本測量準確度 | LCR測試參數 | 0.05% | 校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | 測量時間(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |Y|,G,B | 0.00001μs — 99.9999s | C | 0.00001pF — 9.99999F | L | 0.00001μH — 99.9999kH | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 等效電路 | 串聯, 并聯 | 量程方式 | 自動, 保持 | 觸發方式 | 內部, 手動, 外部, 總線 | 平均次數 | 1－256 | 校準功能 | 開路, 短路全頻、點頻校準，負載校準 | 數學運算 | 直讀, ΔABS, Δ% | 延時時間設定 | 0 -- 999, 小分辨率100us | 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | 檔計數功能 | PASS、FAIL前面板LED顯示 | 列表掃描 | ·201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 | 圖形分析 | ·可對頻率、AC電平、DC偏置等進行 圖形掃描分析。·設定掃描起始點、終止點，每次掃描點數。·顯示大值、小值，讀取選擇的 任意掃描點值。·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 | 內部非易失性存儲器 | 40組LCRZ儀器設定文件記憶 | 外部USB存儲器 | GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 | 接口 | 1A偏流源 | 可內部安裝1A直流偏置電流源（選件） | I/O接口 | HANDLER，從儀器后面板輸出 | 串行通訊接口 | USB、RS232C | 并行通訊接口 | GPIB接口（選件） | 網絡接口 | LAN | 存儲器接口 | USB HOST（前面板） | 偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流大可達120A。 | 標準配置 | 工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | 電源要求 | 電壓 | 99V－121V， 198V－242V AC | 頻率 | 47Hz－63Hz | 功耗 | 大80VA | 體積(W×H×D) | 400mm × 132mm × 385mm | 重量 | 約13 kg | | | | | |
|
