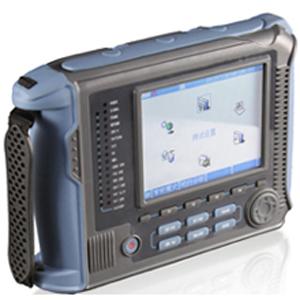

GT-1CM系列2M大客戶綜合測試儀

儀表簡介：

GT-1CM 2M 大客戶綜合測試儀主要用于測量通信線路數據通信的誤碼率和分析線路故障及原因?？煞奖愕赝瓿蓪?/span>2M系統，N×64K信道、數據通道傳輸參數測量及日常維護測試。
 GT-1CM 2M 大客戶綜合測試儀可對2Mbit/s接口數字通道、V.24/V.28/RS232、V.35、V.36、RS449、X.21、RS485、EIA530、EIA530A數據通道、IP網絡、幀中繼進行測試。已廣泛應用于接入網、傳輸網、數字數據網（DDN）等領域。

主要特點：
● 全中文菜單，TFT彩色大屏幕顯示，操作簡便；
● 便攜設計，內置大容量電池，工作時間可達6小時以上；
● 可進行多任務工作（可以邊測試邊翻閱以前的記錄）；
● 高達7個測試設置存儲，100個測試結果存儲，并可進行掉電記憶；
● 可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機；
● 可定時開啟、關閉進行測試；
● 具有告警、誤碼直方圖分析；
● 軟件上網升級。
主要功能：
對2Mbit/s接口數字通道可進行以下項目的測試：
● 中斷業務誤碼測試
● 在線誤碼測試
● 成幀和非成幀信號發生和接收
● 2Mbit/s非成幀誤碼性能測試
● 2Mbit/s成幀n×64kbit/s通道誤碼性能測試
● 比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
● 信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試
● 頻偏測試
● 線路信號電平、頻率測試
● 話路通道信號電平、頻率測試
● 圖案滑動測試
● 時鐘滑動測試
● 直通方式
● 音頻測試
● 環路延時測試
● 自動保護倒換時間測試（APS）
● 發送時鐘拉偏功能
● 語音監聽
● 雙路2Mbit/s同時檢測，雙向監聽
● 信令狀態顯示、話路通道內容顯示、話路通道忙閑顯示
● 告警、誤碼直方圖分析
● 時隙內容分析
● 幀內容分析
● G.703模板分析
● G.821、G.826、M.2100誤碼性能分析
● 多種誤碼和告警插入
● 三種輸入方式（終接、橋接、監測）
● 三種時鐘選擇（內部、外部、提?。?/span>
● E1鏈路PPP\HDLC IP PING（發包、收包、錯誤包、丟包及丟包率統計）

對RS232/V.24/ V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A接口的數字通道可進行以下項目的測試：
● 可同步和異步測試
● 可模擬DTE和DCE
● 比特誤碼
● 圖案滑動測試
● 信號丟失告警測試
● 線路信號頻率測試
● G.821、M.2100中斷業務誤碼測試
● V.35鏈路PPP\HDLC IP Ping測試（發包、收包、錯誤包、丟包及丟包率統計）

對以太網項目測試：
● 10/100M以太網接口,自動識別10/100M 網絡服務
● 自動DHCP獲取IP地址和手動配置IP 地址
● 10/100M 快速流量Ping測試
● 10/100M自環Ping測試
● IP PING測試結果統計（發包、收包、錯誤包、丟包及丟包率統計）

技術指標：
● 2M技術指標

（1） 信號輸入速率： 2048kbit/s ± 100ppm（G.703要求±50PPM）
（2） 信號編碼： HDB3、AMI

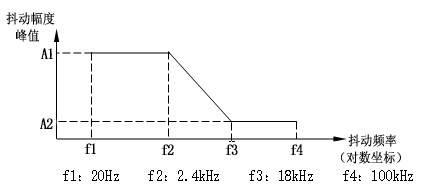

（3） 輸入抖動容限： 符合圖10.1的要求

（4） 輸入均衡特性：衰減符合頻率的平方根規律，在1024kHz 處衰減在0～6dB范圍內。
（5） 輸入阻抗：
（5.1） 非平衡終接：75Ω
    平衡終接： 120Ω 50Hz～3100kHz反射損耗大于18dB
（5.2） 非平衡橋接：大于750Ω
    平衡橋接： 大于1200Ω
（5.3） 非平衡監測：75Ω 26dB增益
    平衡監測： 120Ω 26dB增益
    50Hz～3100kHz反射損耗大于18dB
（6） 信號結構：
（6.1）非幀結構
（6.2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC
    幀結構符合G.704要求
（7） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼
（8） 輸出接口阻抗：
（8.1）非平衡 75Ω 符合G.703
（8.2）平衡 120Ω 符合G.703
（9） 外時鐘輸入：
（9.1）信號形式： HDB3、NRZ
（9.2）平衡終接阻抗： 120Ω
非平衡終接阻抗：75Ω
平衡橋接阻抗： 大于1200Ω
非平衡橋接阻抗：大于750Ω
（10） 誤碼插入：無，單個，比例插入10-1～10-7

● 數據接口指標

（1）數據接口類型：V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A
（2）發生器
(2.1)同步模式
    時鐘源：內部時鐘，接收時鐘
    時鐘數據的相位關系：同向，反向。
    速率：300，600,1.2k，2.4k，4.8k，9.6k，19.2k，38.4k，48k，56k，115.2k(bps)；N×64kbps（N=1～32）
    誤 差:±15ppm （ppm為百萬分之一）
(2.2).異步模式
    速率： 300，600，1200，2400，4800， 9600； 19.2k，38.4k（bps）
    數據結構：字 長：5，6，7，8（bits）；停止位：1，2（bits）；
    奇偶校驗：奇，偶，1，0，無。
(2.3).誤碼插入：無，單個，比例插入10-1～10-7
（3）接收器
(3.1) 同步模式
    時鐘源：內部時鐘，接收時鐘
    接收時鐘與接收數據的相位關系：同向，反向。
    時鐘速率：大2048kbps.
(3.2)異步模式：速率和數據結構與發生器相同。
（4） 測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼

其它參數：
● 供電：
（1）本儀表傳用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 2A
（2）儀表內部充電電池
4000mAh 7.2V可充鋰電電池
工作時間：6小時
充電：關機時充電8小時；開機時充電10小時
● 尺寸和重量：
長×寬×高：200×160×42mm
重 量： 950g
● 環境參數：
操作溫度： 0～40℃
儲藏溫度： -30～+70℃
濕 度： 5%～90%非凝結
