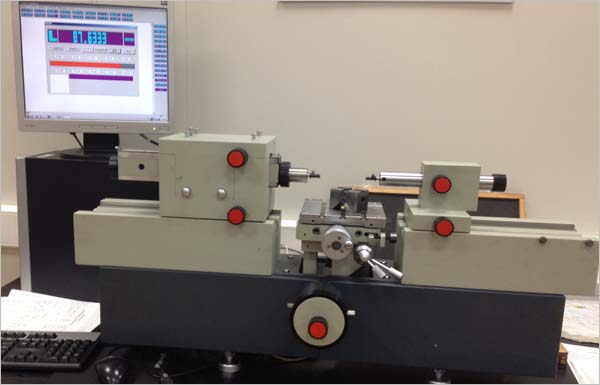

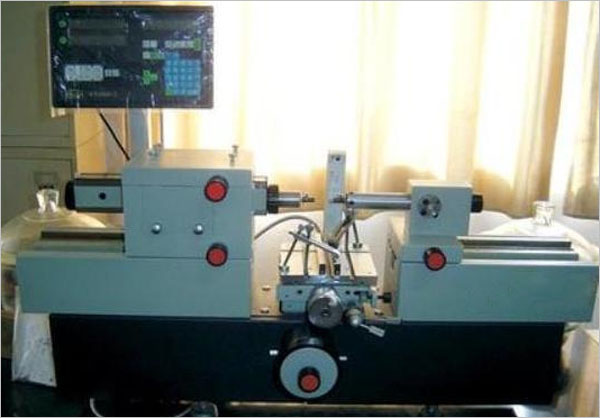

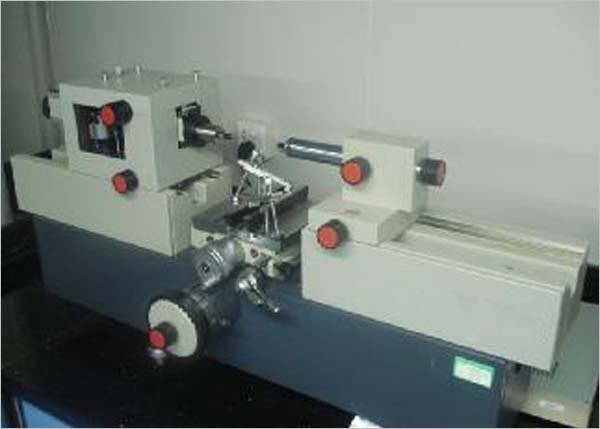

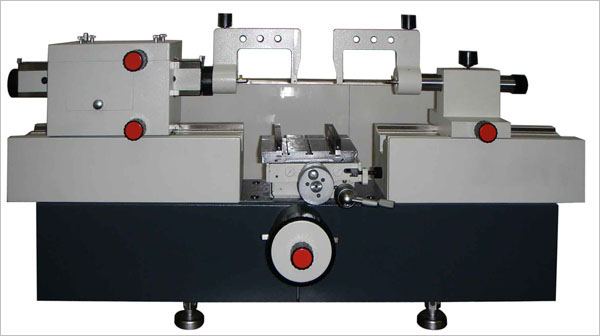

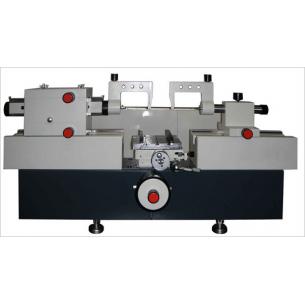

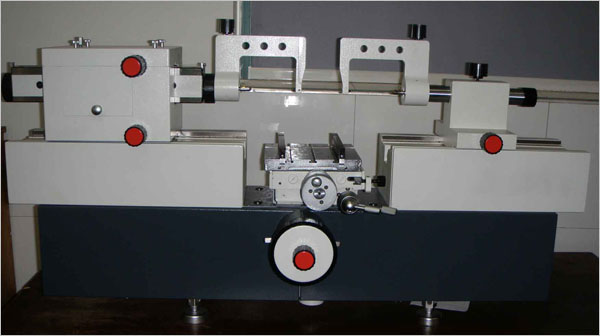

    投影一米、二米、三米測長機是一種大型精密長度測量的計量儀器。它能測量一些超長工件的內外尺寸，可用比較法檢定尺寸大于100mm的四、五等量塊，可直接測量外徑千分尺的校對量棒及內徑千分尺和自制量棒，還可測量各種卡板的內尺寸、內孔直徑和外螺紋中徑等。廣泛用于航天航空業、機械制造業、科研院所等行業的檢查站和計量部門。

產品特點

·基座采用優質鑄鐵，經長期自然時效處理，確保足夠鋼性和穩定性；

·利用愛賓斯坦光學原理，實時修正阿貝誤差保證了測量精度；

·投影讀數屏采用新穎投影系統，像質清晰；

·工作臺可多方向運動、旋轉和偏擺，方便各種形狀零件的檢測；

·測量附件齊全，使用范圍廣。

技術參數

測量范圍

外尺寸：0-1000，0-2000，0-3000

內尺寸：30-900，30-1900，30-2900

大小測鉤深度：5-50

外螺紋中徑測量：0-140mm

小分度值：0.001mm

測外尺寸準確度

微米分劃尺的示值誤差：

±60μm范圍內≤±0.20μm

超過±60μm范圍內≤±0.25μm

毫米分劃尺的示值誤差≤±(0.6+L/200)μm

分米分劃尺的示值誤差≤±(0.5+L/100)μm

其中L為測量值，單位mm

測量軸示值變動性

外尺寸測量：≤0.1μm

內尺寸測量：≤0.5μm

測量力(N)

外尺寸測量：2±0.4

內尺寸測量：1.5~2

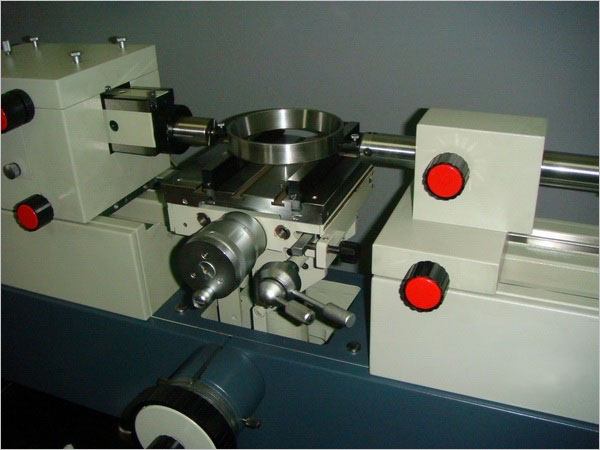

萬能工作臺（mm ）

垂向行程：0~70

橫向行程：0~40

水平位置縱向浮動行程：10

橫向測微鼓分度值：0.01

工作臺荷重：10kg

頂針架大夾持直徑（mm ）

當長度在0~170時 ф140

當長度在170~210時ф130

V型支架

高度調節范圍：>28

支承工件直徑范圍：至ф30mm

量塊支架：支承量塊長度至1000mm

量塊研合架：量塊架研合長度至 100mm

V型鐵工作范圍：大至ф45mm

環境要求：室內溫度20℃±1℃，相對濕度小于60%
