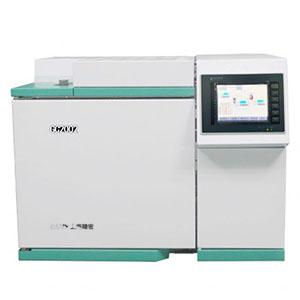

GC2002 電力變壓器油專用分析色譜方案
GC2002 電力變壓器油專用分析色譜方案
型號: GC2002 電力變壓器油專用分析色譜方案 查看同類
名稱:GC2002 電力變壓器油專用分析色譜方案
GC2002變壓器油（絕緣油）溶解氣體分析專用氣相色譜儀是按照國家標準而設計制造的電力專用氣相色譜儀。溶解氣（H2、CO、CO2、CH4、C2H4、C2H6、C2H2）分析是采用一次進樣、雙柱并聯、三檢測器檢測的成熟方案。如還需要檢測O2、N2的含量，可選擇九組份配置方案。

?

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

一、變壓器油溶解氣分析簡介：

GC2002變壓器油（絕緣油）溶解氣體分析專用氣相色譜儀是按照國家標準而設計制造的電力專用氣相色譜儀。溶解氣（H2、CO、CO2、CH4、C2H4、C2H6、C2H2）分析是采用一次進樣、雙柱并聯、三檢測器檢測的成熟方案。如還需要檢測O2、N2的含量，可選擇九組份配置方案。



二、主要技術指標

1、氣體小檢測濃度

組分

H2

CO

CO2

CH4

C2H4

C2H6

C2H2

小濃度μL/L

2

0.5

0.5

0.05

0.05

0.05

0.05



2、執行標準

?  DL/T703-2015絕緣油中含氣量的氣相色譜測定法

?  GB/T7252-2001、DL/T722-2014變壓器油中溶解氣體分析和判斷導則

?  GB/T17623-1998絕緣油中溶解氣體組分含量的氣相色譜測定法



3、檢測器指標

檢測器

靈敏度/檢測限

基線噪聲

基線漂移

線性范圍

穩定時間

TCD

≥3500 mv·ml/mg(苯)

≤10μv

≤60μv/30min

105

≤1h

FID

1.0 pg/s(n-C16)

≤5μv

≤50μv/30min

107

≤30min



4、儀器介紹參數

4.1、5.7寸彩色觸摸屏的人機交互界面直觀、易懂；

4.2、全微機電腦反控系統，單電腦可控制253臺以?xún)?nèi)的色譜儀，具有7路溫度控制；8路外部事件時間程序；

4.3、內置電力變壓器油中溶解氣分析專用工作站，可進行多通道譜圖有效部位整合方便圖譜處理，可作出對同一采樣點的各氣體組份含量隨時間變化的趨勢曲線，報告自動給出三比值編碼以及故障性質和典型例子；

4.4、儀器采用RJ45網線接口，信號輸出、控制采集簡單方便，可實現對儀器的遠程控制和遠程數據傳輸處理及監管?？蛇B接到單位主管及上級主管，便于主管實行監管；

4.5、配有專用獨立平衡氣取氣口，取氣振蕩不會影響分析。

4.6、采用變壓器油專用抗污染復合色譜柱技術，色譜柱的使用壽命更長。

4.7、大容量柱箱帶自動后開門，可進行8階程序升溫，柱箱近室溫控制功能（室溫以上5℃）；

4.8、具有故障自我診斷功能，隨時顯示故障部位及性質；具有超溫保護功能，任何一路溫度超過設定溫度，均會自動停止加熱。



5、其他參數

5.1、儀器溫度控制參數

溫控接口數量：7路

控溫范圍：室溫+5℃~400℃

控溫精度/穩定性：≤0.5%

顯示精度：0.1℃

程序升溫：

程升階數：8階

程升速率：0~39.9℃/min（調節增量0.1℃/min)

程升重復穩定性：≤0.5%

降溫速率：＜9min（從300℃到50℃）（自動后開門）

5.2、外部事件接口數量：8路

5.3、柱箱容積：180×280×280mm(深×寬×高)

5.4、主機尺寸：650×480×500mm(長×寬×高)

5.5、儀器重量：約53kg

5.6、功率：約2000W



三、工作站界面

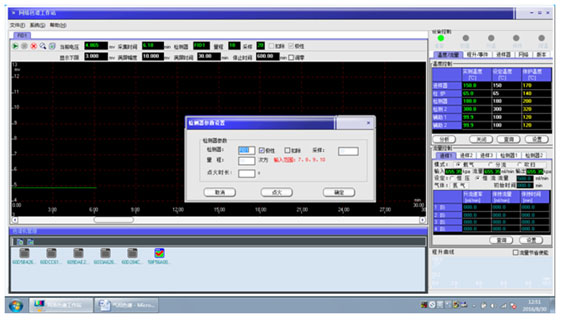

1、圖譜采集界面





2、圖譜處理界面

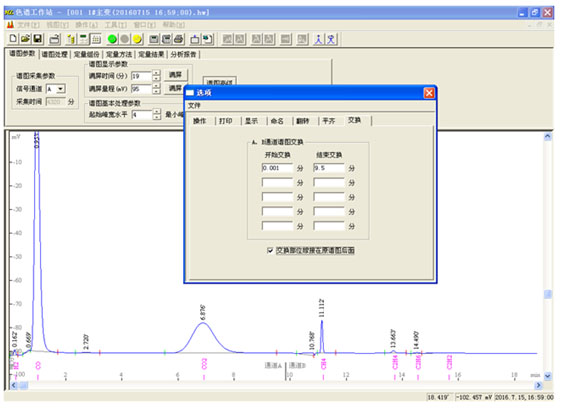

多譜圖交換整合成單譜圖

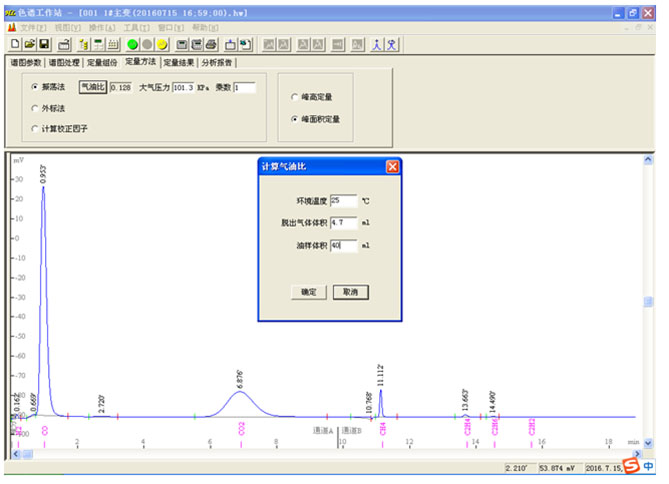

振蕩法中參數設定



四、儀器分析圖譜

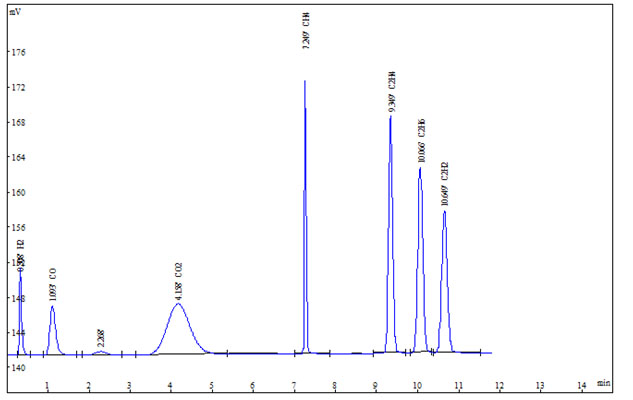

1、變壓器油（絕緣油）溶解氣中七組份分析

儀器型號：GC2002N/AD

分析條件：

柱箱：50℃ 汽化室：80℃  檢測器：160℃   轉化爐：370℃

柱前壓力：0.1Mpa     氫氣壓力：0.02Mpa     空氣壓力：0.03Mpa

序號

保留時間

名稱

濃度

峰面積

峰高

1

0.308

H2

953.00

35074

10194

2

1.093

CO

662.00

55264

5634

3

4.158

CO2

2675.00

225674

5785

4

7.249

CH4

94.50

88383

36066

5

9.349

C2H4

94.50

182564

27053

6

10.066

C2H6

94.50

188439

21045

7

10.649

C2H2

95.10

153681

16220

總烴濃度：378.60



五、儀器配置清單



產品名稱

規格

數量

備注

GC2002型（網絡化）

（電力變壓器油溶解氣分析）





七組份分析

①GC2002主機（網絡化色譜主機）；

②雙氫火焰離子化檢測器（雙FID雙放大板,自動點火）；

③熱導檢測器（TCD）；

④三填柱進樣器；

⑤鎳轉化爐；

⑥分析專用色譜柱3根；

⑦色譜工作站內置：HL-3000電力專用；

⑧配件包（含雙向針頭、堵頭、氣體凈化管、氣路管、進樣墊等）。

1套

氫氣體發生器

GH-300II 氫氣流量：0-300ml/min

1臺

空氣發生器

GA-2000II空氣流量：0-3000ml/min

1臺

高純氮?dú)?/span>

高純氮?dú)怃撈浚兌?99.999%）+氮?dú)鉁p壓閥

1瓶

選配

標準氣＋減壓閥

電力變壓器油溶解氣專用（七組分）+減壓閥

1臺

電腦

聯想電腦

1套

選配

打印機

激光打印機

1臺

選配

全自動振蕩儀

全自動振蕩儀

1臺
