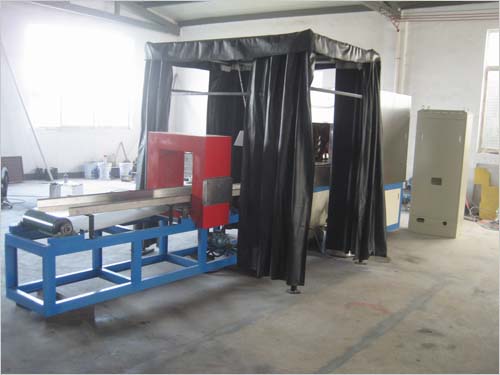

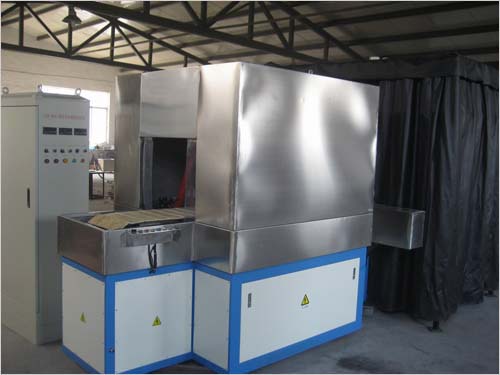

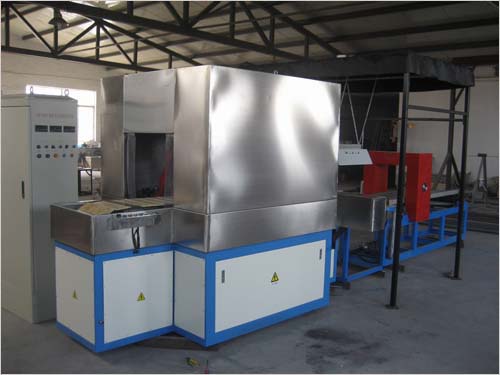

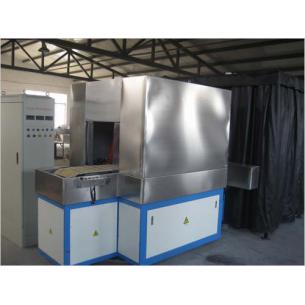

    CXW-18000AT流水線式熒光磁粉探傷機系機電分體式半自動熒光磁粉探傷設備，由電源控制系統、磁化系統、磁懸液噴灑系統、熒光系統、退磁系統等幾大部分組成。適用于以濕式磁粉法檢測由鐵磁性材料制成的圓銷的表面及近表面因鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

    本設備采用手動、自動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，初始狀態時，工件經人工上料后，按“啟動”按鈕，自動執行傳送——噴淋——磁化——傳送——等一系列動作。設備設有三組交叉線圈，復合磁化在工件上形成旋轉磁場，一次性顯示磁痕，具有較高的工作效率。

技術參數

磁化方式：復合磁化方式

AB相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制

BC相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制

CA相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制

暫載率：≥25%

工作方式：手動和自動

探傷靈敏度：15/50 A1型試片顯示清晰

磁化線圈當量內徑：Ф500mm

工作節拍（約）：12秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)

退磁方式：穿過遠離法退磁

氣源：0.4-0.6Mpa

紫外線強度：距紫外線光源380mm工件表面處≥1500μW/cm2

退磁效果：≤0.3mT

電源：三相四線 380V± 10％ 50Hz 約250A

外形尺寸（約）：電源控制柜：750×500×1800mm；

床身：2600×1400×2000mm；

觀察臺：900×700×800mm；

退磁機: 2400×800×1200mm；

暗室: 1500×22 00×2200mm

重量（約）：2800Kg
