CA20

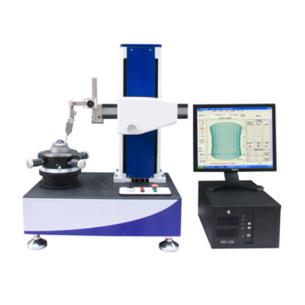

圓柱度儀

型號:

CA20

查看同類

名稱:圓柱度儀
可測環形工件的圓度、圓柱度儀、直線度、同軸度、同心度、跳動量、垂直度、平行度、平面度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析等。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

留言咨詢

1、儀器主要功能

可測環形工件的圓度、圓柱度儀、直線度、同軸度、同心度、跳動量、垂直度、平行度、平面度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析等。

圓度評定方式(4種)：小區域法、小二乘法、小外接圓法、大內切圓

圓度濾波檔位：1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100

濾波形式：高斯（ISO標準）

2、設備的主要技術參數

測量范圍		大直徑	ф200mm
		小內徑	ф5mm
		大高度	280mm
主軸精度		徑向誤差	±(0.04+5H/10000)μm
		軸向誤差	±(0.04+6X/10000)μm
回轉軸線與Z軸導軌平行度			2μm/260mm（母線基準）
工作臺	臺面直徑		φ150mm
	回轉直徑		φ200mm
	承載重量		15Kg
	調整范圍		調偏心±2mm ; 調水平±1°
	旋轉速度		0-12轉/分
立柱	直線度（窄范圍）		0.8μm /100mm
	直線度（全范圍）		1.0μm /200mm
水平臂	移動精度		2μm/150mm
	水平移動距離		140mm
傳感器	量程		500μm (半徑差)
	分辨率		0.005μm
	測針形狀		φ2mm寶石球測頭（有更多直徑可選擇）
	測力		1-12g
數據采集			進口光柵3600點/周
放大倍率			任意至大20萬倍
電源			AC 220V±10% 50Hz
氣源壓力			0.45～0.80Mpa (氣源質量要求：常規)
氣源流量			≥0.2 m3/min
環境要求			溫度：10～30℃；相對濕度：＜85%

3、儀器測量原理

采用半徑測量法，工件旋轉式。旋轉軸系采用高精度氣浮主軸，氣浮導軌立柱作為測量基準；電器部分由工控計算機及進口精密圓光柵傳感器、精密電感傳感器組成；運用精密圓光柵傳感器、精密電感傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的準確度；測量軟件采用基于中文版Windows操作系統平臺的CA系統測量軟件，完成數據采集、數據處理及打印輸出等工作。

4、儀器主要配置

機械部分	大理石工作臺面
	氣浮主軸系統
	氣浮導軌立柱系統
	橫導軌移動裝置
	空氣過濾系統
	調心調平工作臺	臺面直徑Ф150mm、臺面高度50mm
		調整范圍：調偏心±2mm ; 調水平±1°
		X方向調節距離0-4mm，調節斜面比 150：3
		Y方向調節距離0-4mm，調節斜面比 150：3
	精密三爪卡盤	外尺寸裝夾范圍：ф0.8 mm ~~ф63mm
		內尺寸裝夾范圍：ф23 mm ~~~ф58 mm
		內孔直徑：26 mm
		包括法蘭盤的總高度：42mm
		卡盤重量：1.2KG
電器部分	電器控制系統
	進口旋轉圓光柵編碼器
	電感傳感器
	工業控制計算機 （或不低于此配置）	工控主板 NORCO950
		工控底板 NORCO PBP-14P4
		CPU E5500
		金士頓 2G 三代
		硬盤SEAGATE 500G
		22″普屏液晶
		基于win XP系統下CA測量軟件
	HP彩色噴墨打印機
標準件	標準玻璃半球
	橢圓標準件
	標準棒
