儀器主要技術規范 1 儀器主要技術數據 1.1 測量范圍 外徑：大至180mm 內徑：3~180mm 高度：270mm 1.2 轉臺的大載荷10kg，大偏載15kg*mm 1.3 儀器主要尺寸 外形尺寸：寬x深x高 480x330x480（主機） 380x280x150（放大器） 轉臺直徑：ф200mm 立柱高度：280mm 轉臺中心與立柱間小距離：140mm 支臂徑向位移量 ：120mm 滑座在立柱上的垂直位移量：250mm 1.4 儀器的重量：45kg（主機） 2 傳感器 2.1 型式：差動電感式 2.2 測桿（可以更換） 測桿的額定長度：60mm；120mm 測端形狀：小斧型 測桿大安置轉角：對稱垂直面±60° 2.3 測力范圍 60mm測桿 當補償鈕置于1.0倍時±0.25mm 當補償鈕置于0.4倍時±0.6mm 120mm測桿 當補償鈕置于1.0倍時±0.5mm 當補償鈕置于1.0倍時±1.2mm 2.4 測端的測力 60mm 測桿 在小0.02N和大不超過0.08N之間可變 120mm測桿 在小0.01N和大不超過0.04N之間可變 2.5 徑向粗調范圍：從轉臺中心向立柱徑向位移90mm 2.6 徑向細調范圍：±1mm 3 極坐標記錄器 3.1 記錄標頭型式：零位居中的動圈型 3.2 對心表：位于轉臺的正前方，用其指示工件與轉臺軸線的偏擺。 3.3 記錄盤轉速：與轉臺同步2.5轉/min 3.4 記錄紙：直徑為150mm圓形電火花記錄紙；記錄幅度為40mm，共分20格 3.5 圖線記錄：由轉臺內無觸點開關控制。 3.6 記錄劃線：電壓600V，電流5mA。 4 電子部件 4.1 放大率 使用60mm測桿時分為100；200；400；1000；2000；4000；10000；20000共八檔、相鄰檔倍率允差±3% 當采用120mm測桿時，上述放大倍率減少一半。 以上各檔放大倍率可利用倍率補償鈕，能使其從0.4倍到1.0倍的范圍內連續調節。 4.2 濾波器通帶： 開關位置 1—15 通帶范圍 1—15 波度/每圈 1—50 通帶范圍 1—50 波度/每圈 1—150 通帶范圍 1—150 波度/每圈 1—500 通帶范圍 1—500 波度/每圈 15—500 通帶范圍 15—500 波度/每圈 在通帶的切換點，名義上衰減均是70.7%±5% (3dB) ,在切換點后衰減為12dB/倍頻（見圖11） 4.3 記錄筆微調：筆移鈕可調范圍為10圈，對應與60mm測桿，在各倍率檔均有±0.12mm的徑向位移 4.4 倍率補償：當用戶自制測桿時，可能與額定長度不一致，在此情況下，為了獲得額定的放大倍率，則可利用倍率補償鈕。 5 轉臺 5.1旋轉精度：見6.1 5.2轉速：2.5r/min，也可手動撥轉。 5.3 旋轉方向：俯視為逆時針旋轉。 5.4轉臺直徑：ф200mm 5.5 加油口：用橡皮塞封口，ф2mm 6 精度 6.1 轉臺徑向誤差：0.1μm 0.0005Hμm/mm。(ISO) 可從測定的基準半球的圖線上確定，記錄圖線應包容在下的同心圓環帶內，它是對正圓的歪曲程度。 式中：H——離臺面開始計算的被測截面的高度。 測桿長度為60mm時，其大誤差如下： δH離臺面40mm以下離臺面40mm以上反映在工件上的大誤差0.1μm0.1μm 0.0005Hμm/mm反映在記錄圖上的大誤差1mm（倍率10000）1mm 0.05H（倍率10000） 當被測截面離臺面較高時，轉臺的徑向誤差可能增大，主要由于轉臺軸線的角度誤差引起，所以徑向誤差須增加包含高度H的一項。 轉臺的軸向誤差： 在轉臺的軸線上測得轉臺的軸向跳動不大于0.05μm。 6.2測量系統（傳感器、放大器和記錄器）精度： 當倍率補償置1.0倍時，記錄值與真實值之間的誤差不超出滿幅量程的±%和測端位移量±5%。 6.2.1 倍率補償精度： 除了1.0倍之外，倍率比值差為5%。 7 配計算機(詳見八、圓度儀測量及評定系統) 8 儀器的工作條件 8.1 環境工作溫度20℃±5℃，波動1℃/小時。 8.2 濕度：60% 9 電源 電源電壓：220V±10%，50Hz功率約60W。 用途、特點及原理 1． 用途 YD200A型圓度儀主要用于測量工件內、外圓的不圓度，及在同一截面或諸平行截面內、外圓的不同軸度；也可測量凸肩或端面與內、外圓的不垂直度。本儀器適于檢驗短小型軸套類零件，如鋼球、滾針、滾柱、軸承環、汽缸、噴嘴和塞柱等。 2． 特點 YD200A型圓度儀具有精度高、操作簡便、使用可靠、結構緊湊和易于維修等特點，并為油泵油嘴和軸承行業配備較全的裝夾附件。 YD200A型圓度儀如圖1所示，由下列設備組成： 主機：基座（1）、立柱（2）、傳感器（3）、記錄器（4）、電氣傳動（5）。 電子部件：放大器（6）。 隨機附件：基準玻璃半球、10μm定標塊、各種測桿卡形插座、測量斷續表面用限位裝置、V型夾具、成套磁性?shī)A具、潤滑油及記錄紙。 選購部件：調心臺、定心裝置。 3． 原理（圖2） YD200A型圓度儀是以高精度的轉臺旋轉軸線為基準來測量工件的徑向變化，轉臺臺面可調傾斜以使其與旋轉軸線垂直，被測工件放置在該轉臺上，并使工件與 轉臺旋轉中心對正。傳感器的測端與被測輪廓接觸，在轉臺轉動過程中，傳感器測端的徑向變化與被測輪廓相當，此信號通過放大、檢波、波度濾波后驅動記 錄器表頭，用電敏方式將輪廓的徑向變化記錄在與轉臺同步轉動的記錄紙上。該記錄圖形為被測輪廓的徑向變化量的放大圖而與工件的直徑大小無關。與此同時，波 度濾波后的信號又輸入到電腦，每圈采樣1024點，按應用程序進行圓度分析。其圓度值P V、圖形偏心分量X、Y值，可由微機處理系統按四種方式評定顯示。 如果用戶不配備微機處理系統，可借助隨機備有的同心圓透明樣板，按國標GB1183—80規定，評定圓度及偏心值。 不圓度的評定方法 按被測輪廓的周邊到輪廓中心間大半徑與小半徑之差，即R1-R2定為圓度，目前確定輪廓中心的有四種方法： 1. 小外接圓法（即環規法）：在輪廓圖中每點都可作一個輪廓圖的外接圓，但其中必有一個為小，則該圓心就定為被測輪廓中心，此評定法適用于軸類零件。 2. 大內切圓法（即塞規法）：在輪廓圖中每點都可作一個輪廓圖的內切圓，但其中必有一個為大，則該圓心就定為被測輪廓中心，此評定法適用于孔類零件。 3. 小二乘法：將被測輪廓周邊等角度地細分諸點，若從輪廓上諸點到某參考圓徑向距離平方和為小時，則該參考圓圓心就定為被測輪廓中心。 式中：R——參考圓半徑 P——輪廓上等角度細分諸點到記錄紙中心間距離 n——等角細分點數目 a——參考圓中心在X坐標方向上分量 b——參考圓中心在Y坐標方向上分量 X——輪廓上諸點在X坐標方向上分量 Y——輪廓上諸點在Y坐標方向上分量 上述參考圓一般需采用分析器或計算機求得。 4. 小區域法： 在被測輪廓內每點都可作兩個同心圓，其中一個外接圓，另一個為內切圓，但必有一點使該二圓的半徑差為小，則該圓心定為被測輪廓中心。 如果工件輪廓的波動是均稱則上述四種評定結果一致，但在一般不均稱的情況下，后兩種評定結果較接近，差異在10%范圍內，而前一、二種在某些情況則差異較大，所以對同一結果采用不同評定方法會有不同數值，因此在測量中應注明評定方法。

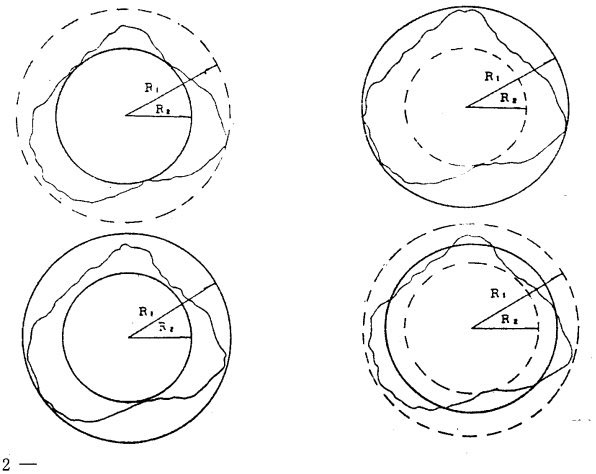

儀器的周期檢查 傳感器橋路的阻值平衡調整： 1.各開關位置：電源：接通； 工作開關：測量； 倍率開關：第一檔； 補償旋鈕：置于1．0； 波度開關：1—500。 2.拔出傳感器的連接插頭， 從第一至第八檔逐步增大放大倍率，在每一個倍率上，必須旋調筆移旋鈕將對心表指針回到中心刻度(在完成本調正后，筆移旋鈕不可轉動)，然后把倍率開關轉回第一檔。 3.將標準塊置中地放在轉臺上，插上傳感器，工作開關撥在校正位置。 4.移動滑座，并粗、細調傳感器的徑向位置，尋找傳感器的平衡點，一直調到對心表指針的回?cái)[點落在該表中心該度的近旁：放大倍率由100轉到10000， 在每個倍率上移動標準塊或細調傳感器徑向位置使對心表針出現一個回?cái)[位置，當倍率開關處于第七檔即X10000時，指針的回?cái)[點應處于對心表中心線位置。 對心指針如不處于中心線位置，必須按下列步驟調整。卸下放大器面板左上方的格植表，反復地交替調整“平衡”電位器和測端細調螺釘或標準塊，這樣便可實現上 述要求。 傳感器橋路的相位平衡調整： 5.在調整好“傳感器橋路阻值平衡”后，將倍率開關轉回第一檔，筆移鈕置某極限（向左或向右）位置，其余不變，調節傳感器測頭的徑向位置，使對心表指針向里擺動至中心位置。 6.逐級增加放大倍率至第七檔時，調整傳感器測端使對心表指針顯出一個回?cái)[點來，這個回?cái)[點應處于對心表中心線位置。對心指針如不處于中心線位置，必須按 下列步驟調整。卸下放大器面板左上方的格植表，反復地交替調整“調相”電位器和測端細調螺釘或標準塊，這樣便可實現上述要求。 傳感器橋路靈敏度的調整： 7.在調整好“傳感器橋路相位平衡”后，將工作開關撥回測量位置，筆移鈕置中心位置附近，倍率開關轉回第一檔，其余不變，插上傳感器插頭，傳感器測桿選用60mm標準縱斧型測桿。 8.把定標標準塊置中地放在轉臺上，并對心。逐檔調整中心找正，直至倍率開關選用2000倍，并在記錄幅面的中心偏左區域記錄圖形。 9.量讀記錄圖形的谷值，其值應為放大倍率與定標標準件頂端實際值之乘積允差±1％，否則需要進行下列調整。卸下放大器面板左上方的格值表，調整“靈敏”電位器，順時針轉調時使谷值增加，即增大橋路的靈敏度，反則減小。 圓度儀測量及評定系統 1． 安裝 本測量及評定系統在出廠前已經安裝調試好，用戶可直接使用。如遇到程序損壞，可以重新安裝本系統，安裝源在光盤上，安裝時根據向?qū)崾静僮?，要求的序列?hào)在文本文件readme上。 2． 用戶界面 安裝好軟件后，在桌面上自動生成一個程序的快捷方式，用戶雙擊圖標就可進入如圖37所示界面。 3． 使用 3．1 填寫相關信息 使用本系統前，前面操作如同機械部分一樣至工件的中心對中，選擇下拉菜單文件—新文件，打開如圖38所示對話框，用戶可輸入相關信息，按確認。如用戶不需要相關數據可跳過這一步。 3．2 測量 選擇下拉菜單測量—開始測量，當系統接受到信號后，就開始采樣畫圓，當系統采樣畫圓時請不要進行其他的操作，畫完后按確定。 3．3 評定 選擇下拉菜單評定/評定方式/小區域法，顯示出評定結果。 評定方式有四種，用戶可按具體情況選擇評定方式。 假如工件上有毛刺或灰塵，記錄的圖形上會出現非正常段，這時可選擇下拉菜單評定/去除非正常段，按確認后便可如上說述評定。 3．4 評定后，用戶可打印出記錄數據，也可保存。 3．5 定標 在周期檢查中，先以記錄紙記錄的圖形為準，調好后，再用計算機測量評定，如評定結果和定標塊上的值有偏差可選擇下拉菜單測量—刻度，來修正讀數值。例如，定標塊上的值為10.3而評定的值為11.3，可以輸入數值10.3來修正，重復測量評定，直至滿意為止。 |
