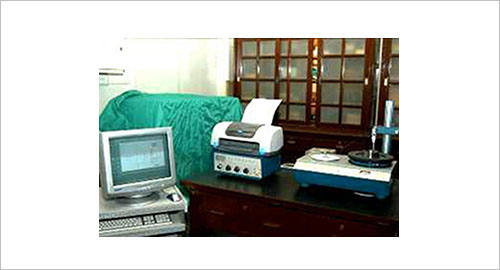

YD200型圓度儀是一種轉臺式的通用性精密儀器。廣泛適用于科學研究和工業測量。 該儀器能測量圓度、同心度、同軸度、平面度、垂直度、軸線直線度、跳動和波度?？稍?00 到20000的放大倍率之間，任選一檔進行測量。

儀器特點

操作方便，通用性強。

配置微型計算機，可計算四種參考圓(小區域、小二乘、小外接、大內切) 和相對各參考圓度和偏心量。運算快速可靠，并附有多種附加功能。

該儀器結構精巧，輕便易搬，維護簡單。儀器還裝有防震裝置，對操作環境要求不高，因此也適宜在車間使用

校正球 校正球?yàn)榫屑庸こ傻牟Ａ?。精度為?.025mm。用于校驗轉臺徑向精度。

精密轉臺 轉臺直徑為200mm，承載工件的大重量10kg 。轉臺下端裝有精密轉軸，其轉速為2.5 轉/秒。轉臺上相隔 90 °二個調節鈕，可調節臺面傾斜。調節范圍±2圈( ±40 ’)。

立柱 立柱上裝有滑座，旋動升降鈕可 使滑座沿立柱作升降移動并可用鎖緊 手柄鎖緊。立柱上標有位移高度指示。

全程位移250mm 。

傳感器 傳感器是旁測式電感傳感器。可垂直或水平安裝。測桿可在測量面內容易地轉位到某一位置，裝上限位裝置可測斷續表面。

記錄器 被測工件的輪廓和相應的參考圓記錄在直徑為150mm 的火花記錄紙上。圓形記錄寬度為40mm 。記錄紙 的驅動和主軸同步。

技術參數

傳感器

測桿大安置轉角： 80°( 在測量面內)

測量范圍： 0.4mm ( 使用60mm 長度測桿)

測端的測力：可變0.02-0.08N

電子部件

徑向放大倍率(使用60mm 長度測桿時)：×100 ，×200 ，×400 ，×1000 ，×2000 ，×4000 ，×10000 ，×20000

濾波器通帶：1-500 ，1-150 ，1-50 ，1-15 ，15-500

波度/每周

極坐標記錄器： 轉速2.5 轉/分

記錄紙直徑：150mm

徑向記錄范圍： 40mm

測量范圍高度 Measuring capacity

高度：250mm

外徑：180mm

轉臺載荷：10Kg

內徑：3-180mm

偏載：15Kg.mm

測量系統

當倍率補償位置1.0 倍時記錄值與真 實值之間的誤差不超過±5 ％，量值±1 ％量程。

轉臺精度

按ISO 小區域法

0.1μm±0.0005m/mm ×H ( H 為測 量面離臺面的高度<mm>)。

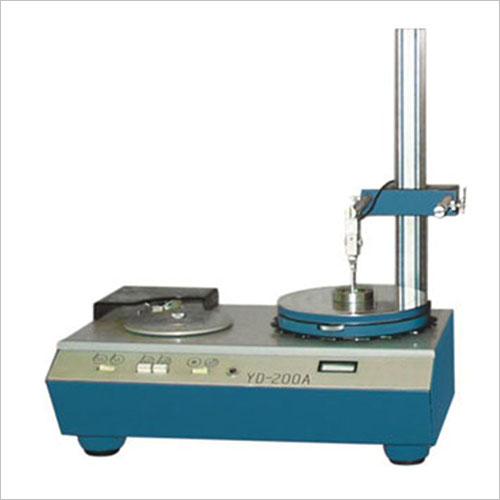

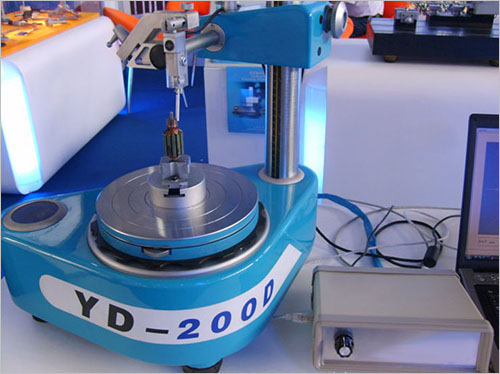

YD-200A圓度儀操作規程概要

1.檢查各開關位置是否正確，通常撥動開關是打在右邊位置；

2.打開電箱電源開關，倍率撥回到100倍檔，將傳感器退回到合適位置；

3.將被測零件（或需正確裝夾）置轉臺上，手動轉臺使被測零件目測置中；

4.調整傳感器至合適位置，直至接觸到零件被測截面，借助對心表手動敲擊找正；

5.逐檔提高倍率，直至合適倍率檔，開動電機開關使轉臺自轉；

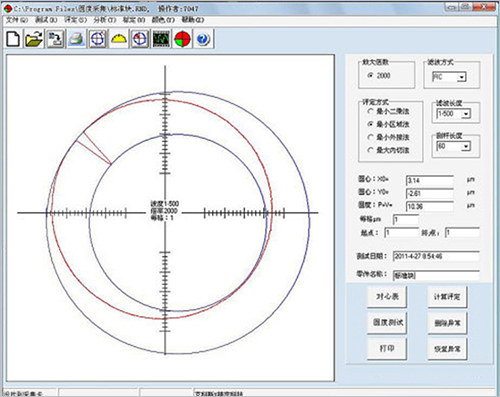

6.打開電腦軟件，點擊“測量”，系統自行采樣；

7.采樣一圈后點擊“確認”，選擇評定方式（通常為小區域法），顯示測量結果；

8.如有異常段，可選擇“刪除異?！保ò醋∽箧I逆時針拖動），然后點擊“確認”，選擇評定方式（通常為小區域法），顯示測量結果；

9.如沒有電腦數據處理系統，則在記錄盤上放入記錄紙，按下一次記錄按鈕，記錄一圈后關停電機開關，取下記錄紙，用同心圓樣板人工讀取測量結果。

10.周期檢查時，先用標準塊在2000倍1-500濾波檢查儀器的放大精度，然后用玻璃半球在10000倍1-50濾波檢查儀器的綜合誤差。
